Technische
Darstellung und Kennwerte
| Montage | auf der Wand, ohne Bodenkontakt | |
|---|---|---|
| Steigung | ||
| vertikal | bis 7500 mm | |
| entlang der Wand | bis 30 m, Maximum ist abhängig vom Druckluftversorgungssystem | |
| horizontaler Vorschub | 400÷2000 mm | |
| Bewegungsbereich | bis 10 m vom Boden bis 4,5 m von der Wand |
|
| Farbe | RAL 2004 / RAL 9005 | |
| Kapazität | 300 kg (Betreiber + Last/Ausrüstung) | |
| Vorschubgeschwindigkeit | ||
| vertikal | 6 m/min | |
| entlang der Wand | 30 m/min | |
| horizontal | 6 m/min | |
| Steuerung | in der Gondel: hoch/runter; links/rechts; nach vorne/hinten am Mast: hoch/runter; nach vorne/hinten (optional) |
|
| Versorgung | ||
| Druckluft | 6÷7 bar ISO 8573-1:2010 | |
| Verbrauch | 350 l/min | |
| am Anschluss | 2000 l/min (Plattform + Werkzeuge) | |
| Bremse | auf der oberen Schiene optional für die unteren Räder |
|
Größen der Modelle

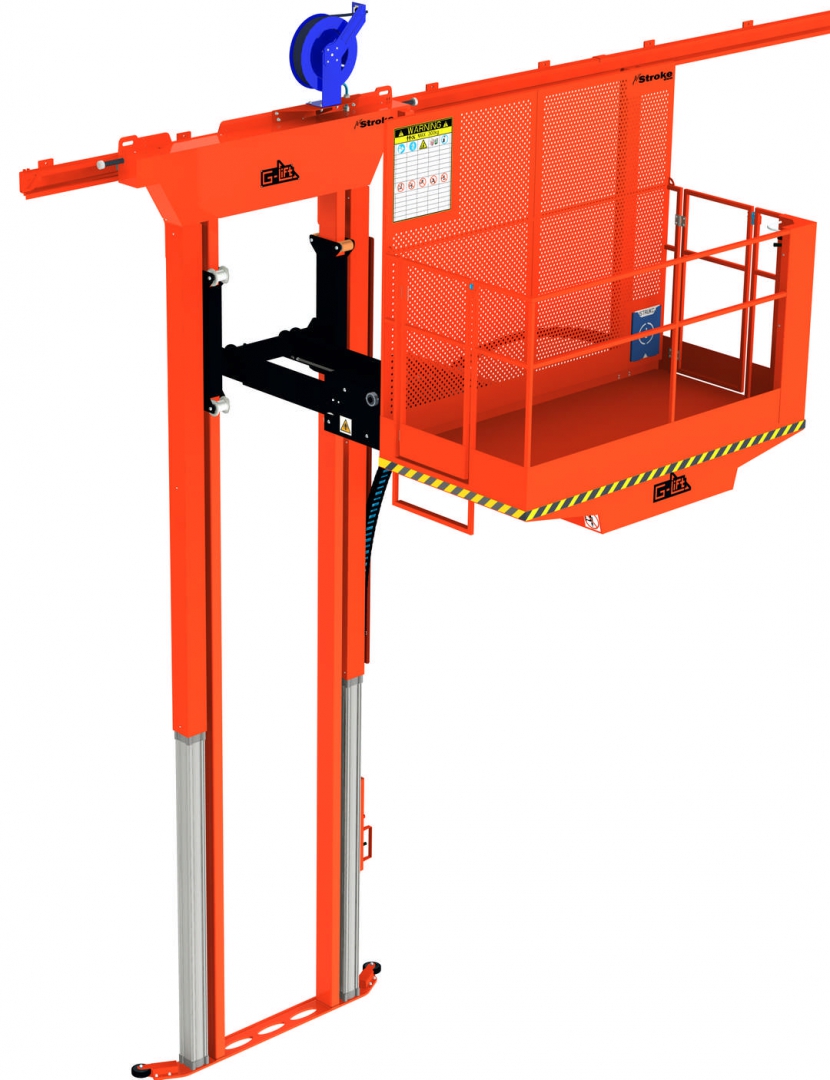

Dank dem innovativem Design der G-Lift AirStrokeDuo vergrößert sich ihr Spielraum, was die Abdeckung von größeren Arbeitsflächen erlaubt.
Mit der G-Lift AirStrokeDuo Plattform ist der Zugang zu hochgelegenen Flächen von großen Gegenständen kein Problem, wie z.B.: Bahnwagen oder Flugzeugelemente.
| Ausma | DUO MAXI Modell | DUO MAXI XXL Modell |
|---|---|---|
| A | 1230 | 1430 |
| B | 900 | 1100 |
| C | 2200 | |
| SV | von 2000 mm bis 6000 mm mit 100 mm Sprung | |
| D | 2830 | 3430 |
| SHY | 1600 | 2000 |
| HR | SV + 1700 | |
| HC | SV + 2400 | |
| G | Höhe der Gondelabsperrung = 1100 mm | |
